產品結構特點

　　該閥為閥體、閥蓋兩部分組成，結構合理采用四氟密封和金屬密封兩種形式可廣泛應用于高溫、高壓有腐蝕的工作場合。

　　1、采用特別設計的碟簧補償性閥座結構，密封可靠。

　　2、本系列球閥應按規定流向使用。

　　3、本系列球閥可配多種驅動設備。

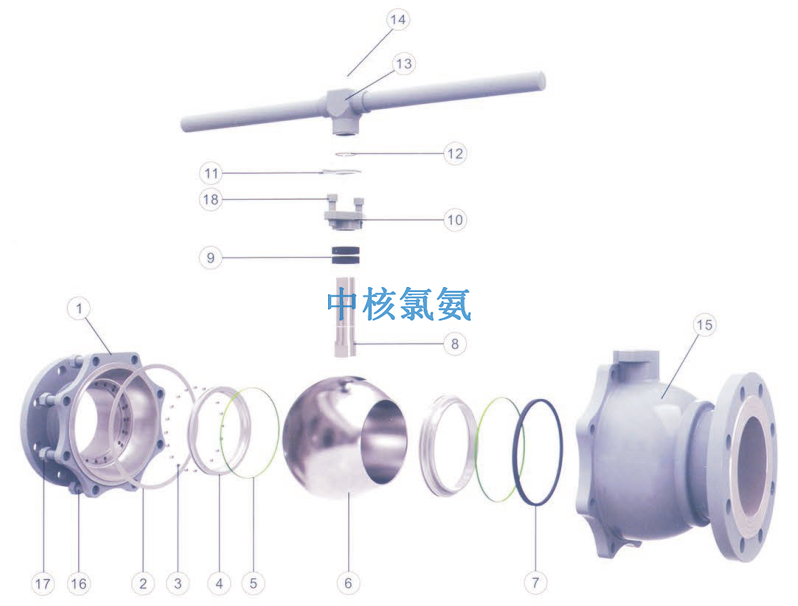

　　1-閥蓋；2-金屬纏繞墊；3-彈簧；4-密封圈；5-0型圈；6-球體；7-石墨環；8-閥桿；9-填料；10-壓蓋；

　　11-定位片；12-卡環；13-手柄三通；14-鎖緊螺釘；15-閥體；16-螺柱；17-螺母；18-螺釘

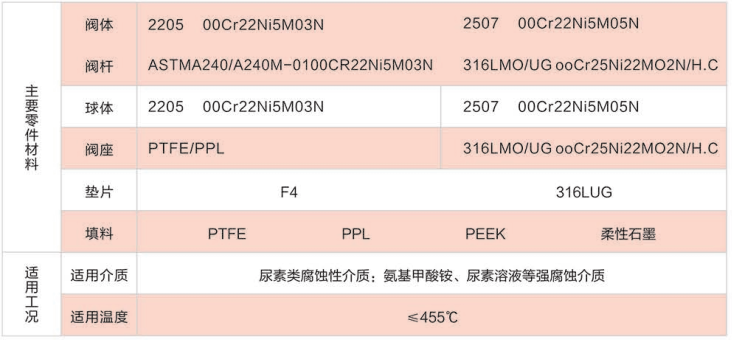

　　尿素球閥材質及主要參數

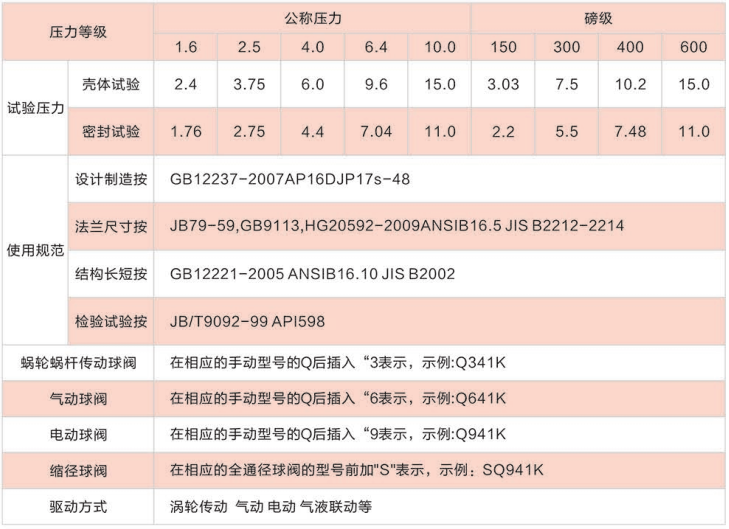

　　產品性能規范

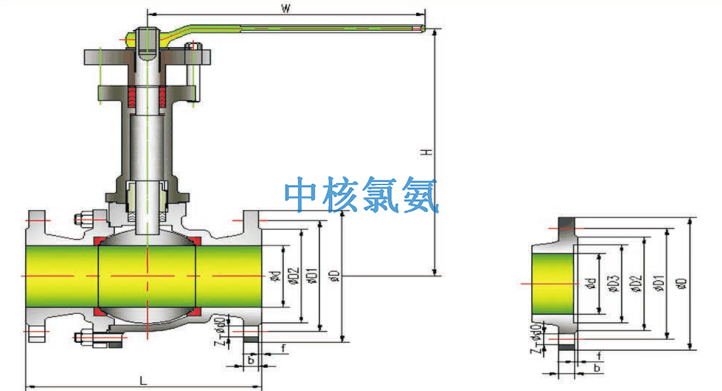

　　結構設計特點

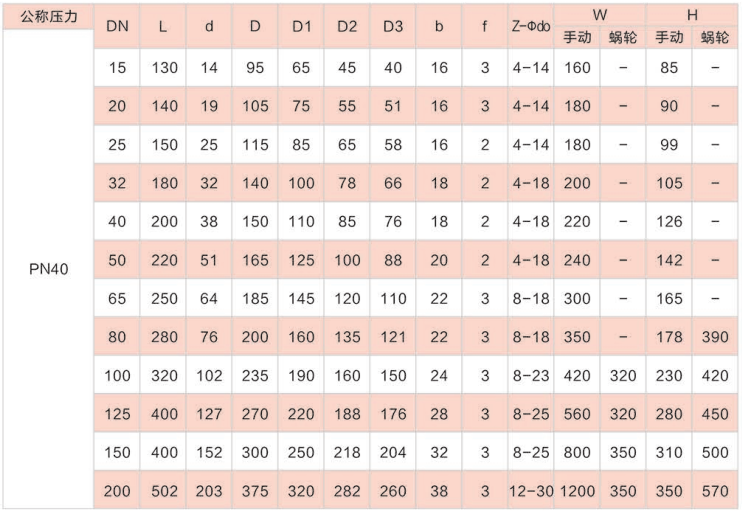

　　規格主要尺寸

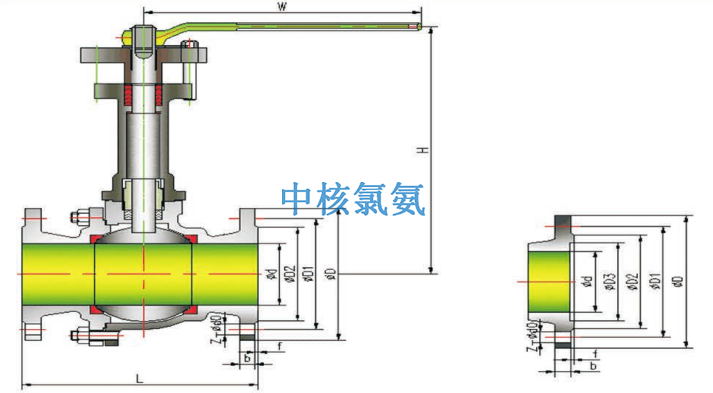

　　結構設計特點

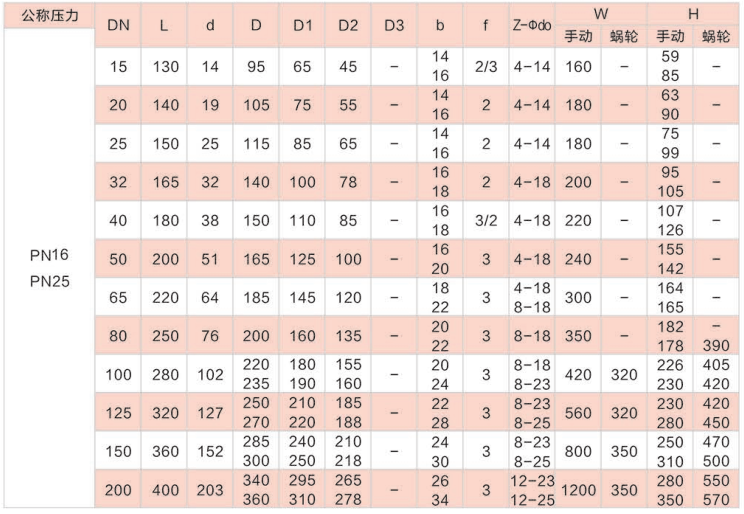

　　規格主要尺寸
